GW5-35系列户外高压交流隔离开关是三相交流50Hz,额定电压为35Kv的电力系统中,供有电压无负载时分、合电路之用。
GW5-35、60、110Ⅱ型户外隔离开关概述
GW5系列户外隔离开关是双柱水平回转式结构,每极两个绝缘支柱带着导电闸刀反向回转90°,形成一个水平断口。两个支柱呈V型交角50°,安装在一个底座上,安装灵活方便。按接地方式可分为:不接地、单接地、双接地。隔离开关与接地开关之间设有机械联锁。接线端通过软连接过渡,导电可靠,维修方便,触头元件用久后可更换新件,保养容易。
本产品曾通过九度烈度地震试验考核,并在荷兰KEMA试验站通过三相动热稳定电流试验,取得国际试验机构的认证。产品均经过破冰试验。
本产品于1980年按照IEC标准经过全面整顿,克服对地闪络、操作力大、伞齿轮断齿或分闸位置失控和风力下触头离开接触区等特点,大大提高了机械稳定性和对地绝缘距离,机械寿命达万次。
主要技术参数:
型号 | GW5-35Ⅱ (D、W) |
GW5-60Ⅱ (D、W) |
GW5-110Ⅱ (D、W) |
||
额定电压 (kV) | 35 | 63 | 110 | ||
最高电压 (kV) | 40.5 | 72.5 | 126 | ||
额定电流 (A) | 630/(1000)1250/1600,2000 | ||||
额定动稳定电流(峰值) (kA) | 50/80/100 | ||||
4s额定热稳定电流(有效值)(kA) | 20/31.5/40 | ||||
1min工频耐压(kV) | 对地 | 80 | 140 | 230 | |
断口间 | 90 | 160 | 265 | ||
雷电冲击耐压(kV) | 对地 | 185 | 325 | 550 | |
断口间 | 215 | 375 | 630 | ||
接线端额定静拉力 (N) | 500 | 500 | 750 | ||
爬电距离 (mm) | 625,875,1225 | 1100,1600,2205 | 1870,2750,3150 | ||
接地开关类型 | Ⅰ型,Ⅱ型 | ||||
操动机构 | 隔离开关 | 180°传动:CS17-G或CJ2-XG;90°传动:CS17 | |||
接地开关 | 180°传动:CS17-G;90°传动:CS17 | ||||
单极重量 (kg) | 125~150 | 160~190 | 200~240 | ||
主要尺寸 (mm) |
A | 1010~1175 | 1270~1385 | 1630~1660 | |
B | 1020~1115 | 1300~1410 | 1690~1720 | ||
C | 400~420 | 515~530 | 680~700 |

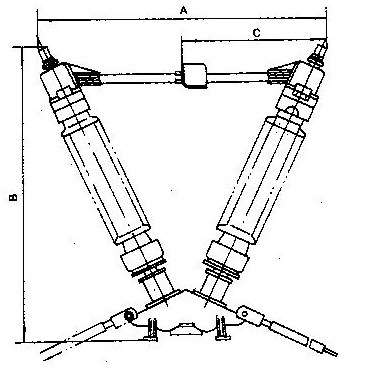

安装尺寸图:
